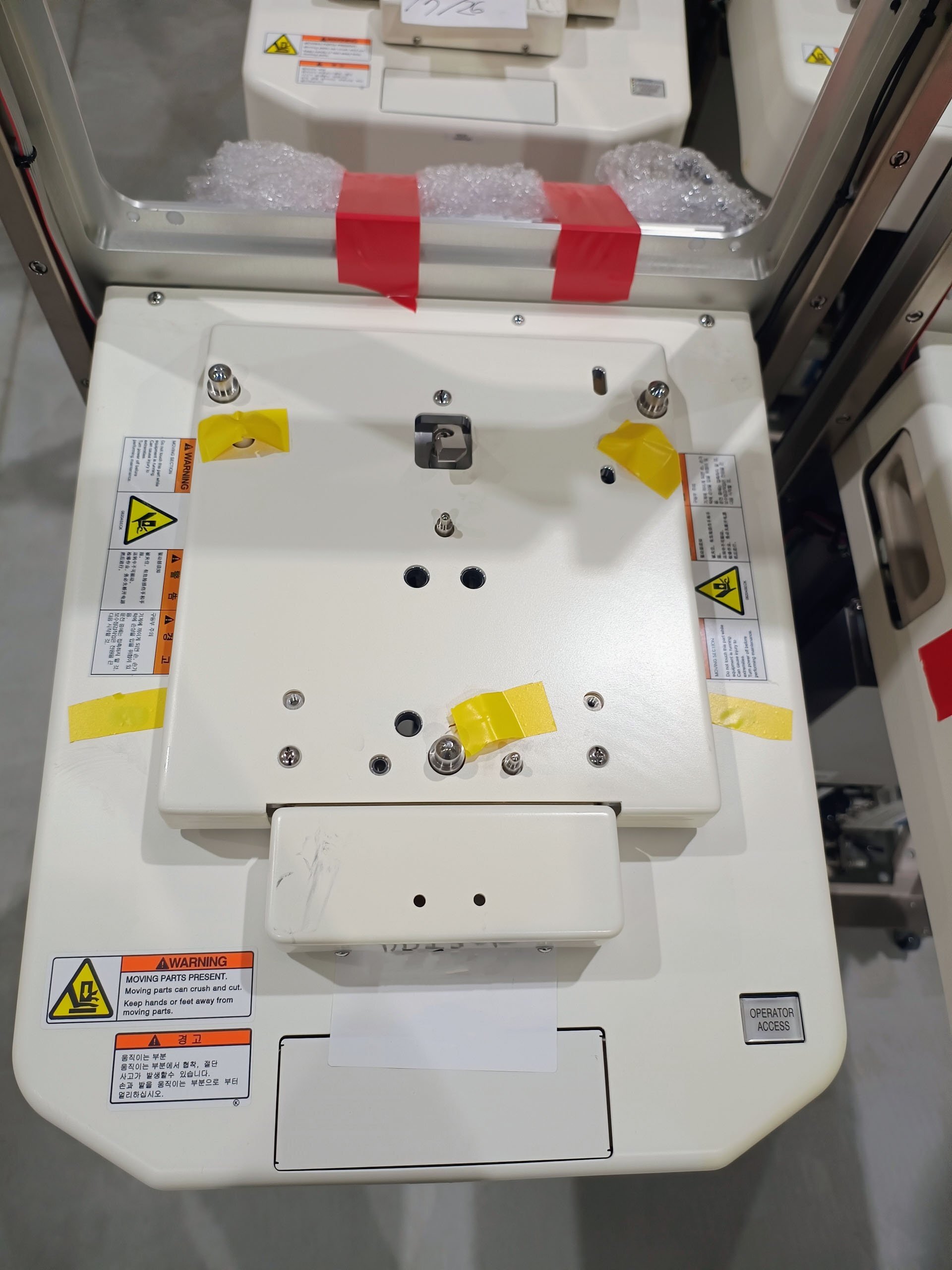

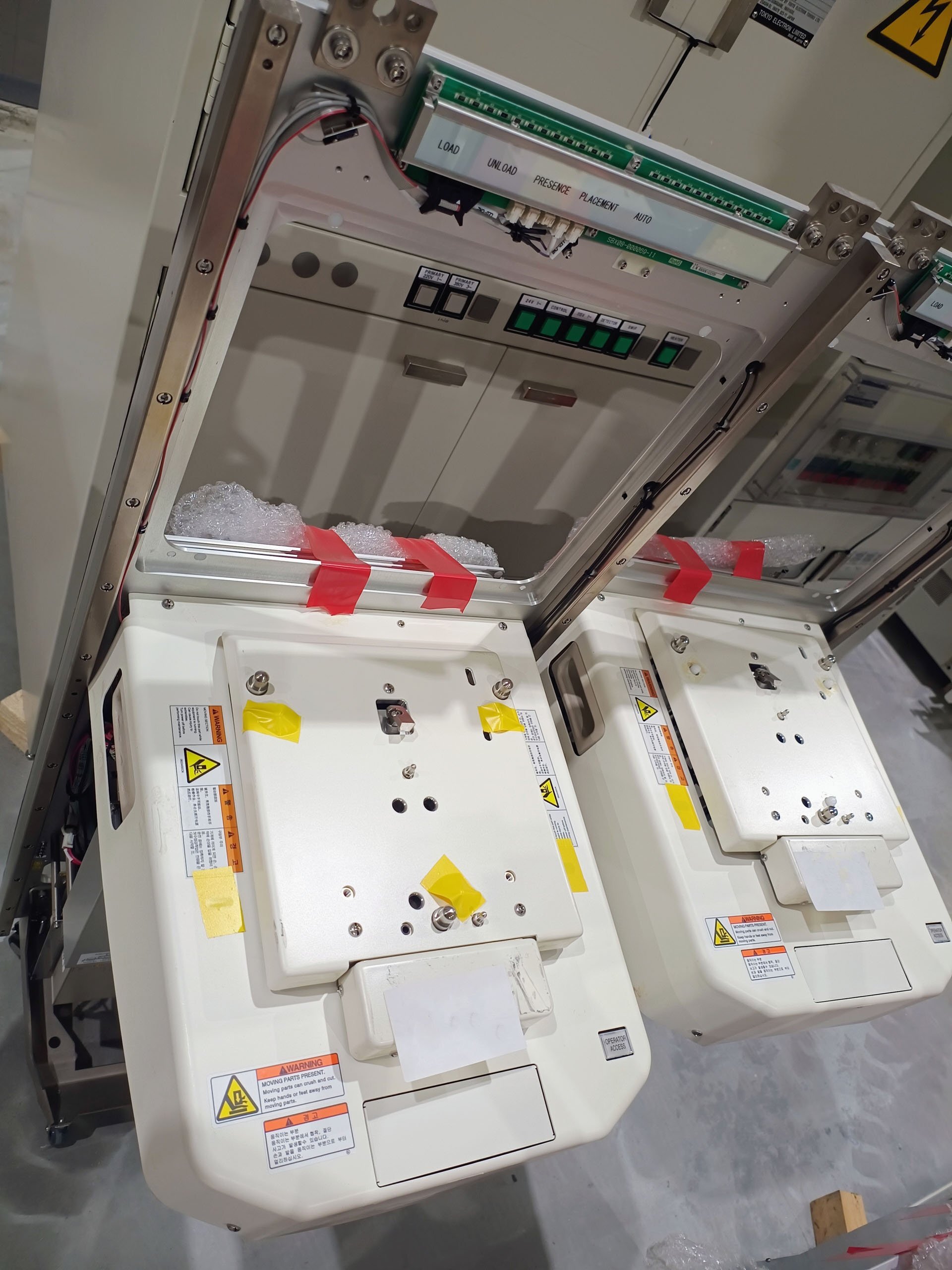

Gebraucht TEL / TOKYO ELECTRON system #293770373 zu verkaufen

TEL/TOKYO ELECTRON Equipment, auch bekannt als Photoresist TEL System, ist ein anspruchsvolles und hochspezialisiertes Gerät, das in der Halbleiterindustrie zur Herstellung von integrierten Schaltungen und anderen mikroelektronischen Bauelementen verwendet wird. Diese TOKYO ELECTRON-Einheit spielt eine entscheidende Rolle im Photolithographieverfahren, einem wichtigen Schritt in der Halbleiterherstellung, bei dem ein Muster mittels Licht auf ein Substrat übertragen wird. Maschine besteht aus mehreren Schlüsselkomponenten, die nahtlos zusammenarbeiten, um eine präzise und genaue Strukturierung von Photolackmaterial auf Halbleiterscheiben zu erreichen. Eine der Hauptkomponenten des TEL/TOKYO ELECTRON Tools ist das Belichtungswerkzeug, mit dem ein Muster auf den photoresistbeschichteten Wafer projiziert wird. Dieses Belichtungswerkzeug verwendet in der Regel eine leistungsstarke Lichtquelle, wie einen ultravioletten Laser, um die notwendige Lichtenergie für den Strukturierungsprozess zu erzeugen. Neben dem Belichtungswerkzeug umfasst TEL asset auch eine Vielzahl weiterer Komponenten, wie ein Wafer Handling TOKYO ELECTRON Modell, eine Wafer-Ausrichtungsausrüstung und ein Photoresist-Beschichtungs-/Entwicklungsmodul. Das Wafer Handling TEL/TOKYO ELECTRON System ist für die präzise Positionierung und Übertragung der Wafer innerhalb der TEL Einheit verantwortlich und sorgt dafür, dass der Musterprozess mit höchster Genauigkeit und Konsistenz durchgeführt wird. Die Waferausrichtung TOKYO ELECTRON Maschine ist ein weiterer kritischer Bestandteil des Werkzeugs, da sie sicherstellt, dass das Muster korrekt auf die darunterliegenden Schichten auf dem Wafer ausgerichtet ist. Diese Ausrichtung ist entscheidend für die Erzielung hochauflösender Strukturierungen und die Reduzierung von Defekten in der fertigen Halbleitereinrichtung. Mit dem Photoresist-Beschichtungs-/Entwicklungsmodul wird eine gleichmäßige Schicht aus Photoresist-Material auf den Wafer aufgebracht und dann nach der Belichtung das belichtete Muster entwickelt. Einer der wichtigsten Vorteile von TEL/TOKYO ELECTRON Asset ist seine Fähigkeit, hochauflösende Musterung mit Submikron-Genauigkeit zu erreichen. Diese Präzision ist für die Herstellung fortschrittlicher Halbleiterbauelemente mit immer kleineren Funktionsgrößen und höheren Integrationsgraden unerlässlich. Das TEL-Modell ist in der Lage, komplexe Muster mit komplizierten Geometrien zu strukturieren und ermöglicht die Herstellung modernster mikroelektronischer Geräte mit verbesserter Leistung und Funktionalität. Darüber hinaus bietet TOKYO ELECTRON Geräte hervorragende Produktivität und Durchsatz, so dass Halbleiterhersteller große Mengen von Geräten schnell und effizient produzieren können. Das System ist für hohe Zuverlässigkeit und Verfügbarkeit konzipiert, um einen kontinuierlichen Betrieb zu gewährleisten und Ausfallzeiten in einer Halbleiterherstellungsanlage zu minimieren. Insgesamt ist TEL/TOKYO ELECTRON eine hochmoderne Lösung für die Photolithographie in der Halbleiterindustrie, die beispiellose Präzision, Genauigkeit und Produktivität für die Herstellung fortschrittlicher mikroelektronischer Geräte bietet. Seine fortschrittlichen Fähigkeiten und sein anspruchsvolles Design machen es zu einem unverzichtbaren Werkzeug für Halbleiterhersteller, die die Grenzen von Technologie und Innovation auf dem heutigen Wettbewerbsmarkt erweitern möchten.
