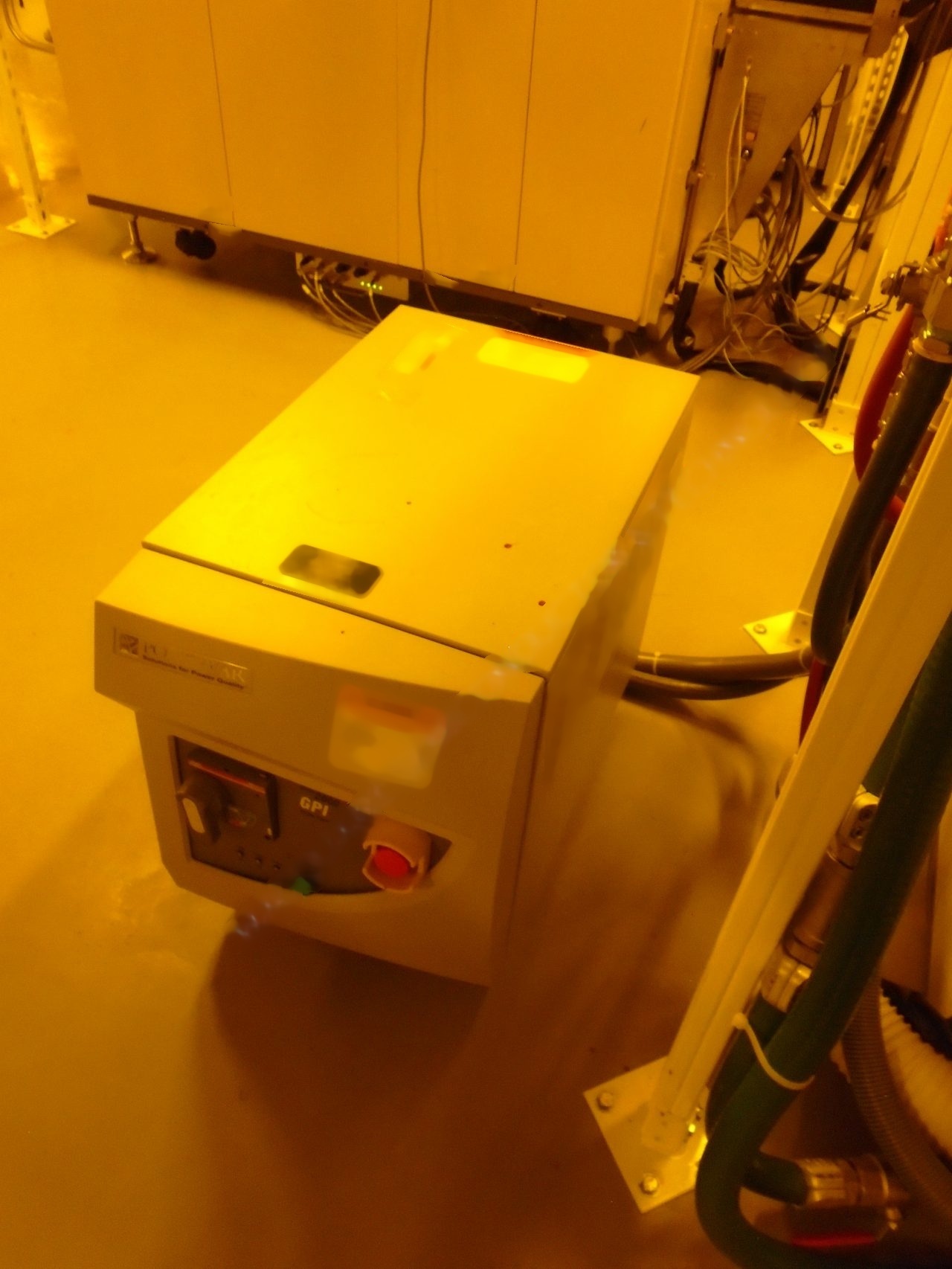

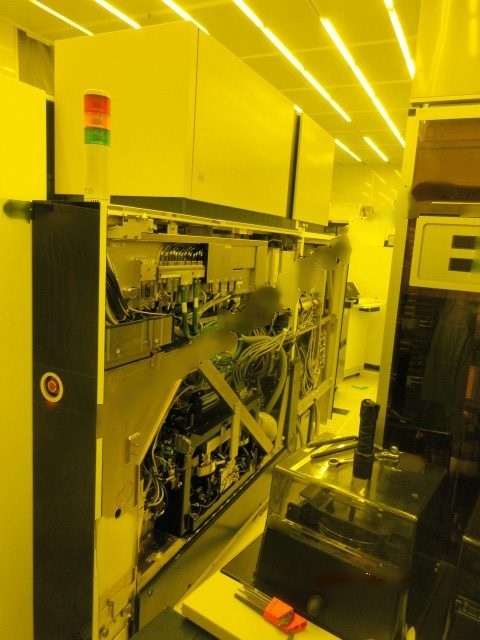

Gebraucht ASML PAS 5500 / 750D #293822774 zu verkaufen

ASML PAS 5500/ 750D ist eine Hochleistungs-Wafer-Stepper-Ausrüstung für fortgeschrittene Halbleiter-Photolithographie-Anwendungen. Als entscheidendes Werkzeug im Halbleiterherstellungsprozess spielt der Waferstepper eine entscheidende Rolle bei der Strukturierung integrierter Schaltungen auf Siliziumscheiben mit höchster Präzision und Genauigkeit. Das von ASML, einem führenden Hersteller von Photolithographie-Geräten, entwickelte Modell PAS 5500/ 750D stellt einen bedeutenden Fortschritt in der Technologie dar und bietet verbesserte Fähigkeiten zur Herstellung kleinerer Funktionsgrößen und komplexerer Halbleiterbauelemente. Das ASML PAS 5500/ 750D Wafer-Schrittsystem arbeitet nach dem Prinzip der Photolithographie, bei dem Muster aus einer Photomaske auf einen mit einem lichtempfindlichen Material beschichteten Siliziumwafer (Photoresist) übertragen werden. Zur Beleuchtung der Photomaske, die die gewünschten Schaltungsmuster im reduzierten Maßstab enthält, verwendet die Einheit eine hochintensive Lichtquelle, typischerweise einen Excimerlaser oder eine Quecksilberbogenlampe. Das Licht tritt durch die Maske hindurch und wird durch eine Reihe von optischen Komponenten auf den Wafer fokussiert, einschließlich einer Projektionslinse, eines Ausrichters und einer Retikelstufe. Eines der wichtigsten Merkmale der PAS 5500/ 750D Maschine ist seine fortschrittliche Projektionsoptik, die für die Herstellung von ultrafeinen Mustern mit Submikronauflösung optimiert sind. Je nach Konfiguration und Prozessparameter ist das Werkzeug in der Lage, Funktionsgrößen bis zu 65nm oder noch kleiner zu erreichen. Diese Auflösung ist wesentlich für die Herstellung der neuesten Generation von Halbleiterbauelementen, wie fortschrittliche Mikroprozessoren, Speicherchips und Sensoren, die dicht gepackte und komplizierte Schaltungsmuster erfordern. Neben der hohen Auflösung bietet der ASML PAS 5500/ 750D Wafer Stepper ein großes Sichtfeld und einen hohen Durchsatz, der eine schnelle Belichtung mehrerer Werkzeuge auf einem einzigen Wafer ermöglicht. Die Anlage ist mit einem ausgeklügelten Ausrichtungs- und Fokussierungsmechanismus ausgestattet, um eine präzise Überlagerung und Fokussiertiefe über die gesamte Waferoberfläche zu gewährleisten. Dies ist für die Erzielung von Gleichmäßigkeit und Konsistenz bei der Musterübertragung von entscheidender Bedeutung, um die Leistung und Zuverlässigkeit von Halbleiterbauelementen zu gewährleisten. Darüber hinaus verfügt das Modell PAS 5500/ 750D über eine fortschrittliche Retikelstufe mit mehreren Freiheitsgraden zur Feinabstimmung der Ausrichtung und Orientierung der Fotomaske in Bezug auf den Wafer. Diese Flexibilität ist entscheidend für die Anpassung an die immer komplexeren und vielfältigeren Muster, die für Halbleiterkonstruktionen der nächsten Generation erforderlich sind. Zur Ausstattung gehört auch ein automatisiertes Wafer-Handling-System, das ein effizientes Be- und Entladen von Wafern ermöglicht und das Risiko von Verschmutzungen oder Beschädigungen während des Herstellungsprozesses minimiert. Insgesamt stellt die ASML PAS 5500/ 750D Wafer-Schritteinheit eine hochmoderne Lösung für fortgeschrittene Halbleiterphotolithographieanwendungen dar. Die Kombination aus hoher Auflösung, großem Sichtfeld und Präzisionssteuerungsfunktionen macht es gut geeignet für die Herstellung führender Halbleiterbauelemente mit modernster Leistung und Funktionalität. Da sich die Halbleitertechnologie weiter entwickelt und die Nachfrage nach kleineren, schnelleren und energieeffizienteren Bauelementen wächst, wird der PAS 5500/ 750D Wafer Stepper eine entscheidende Rolle bei der Entwicklung der Elektronik der nächsten Generation spielen und Innovationen in der Halbleiterindustrie vorantreiben.
