ID: 293768760

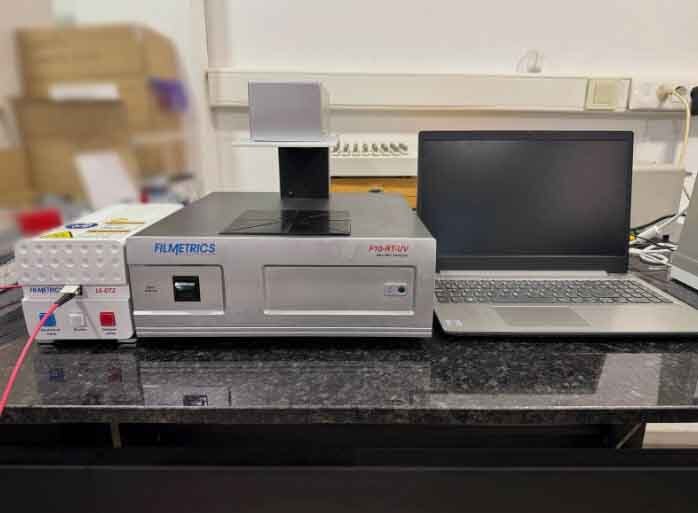

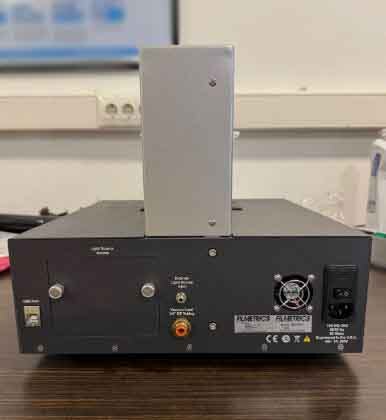

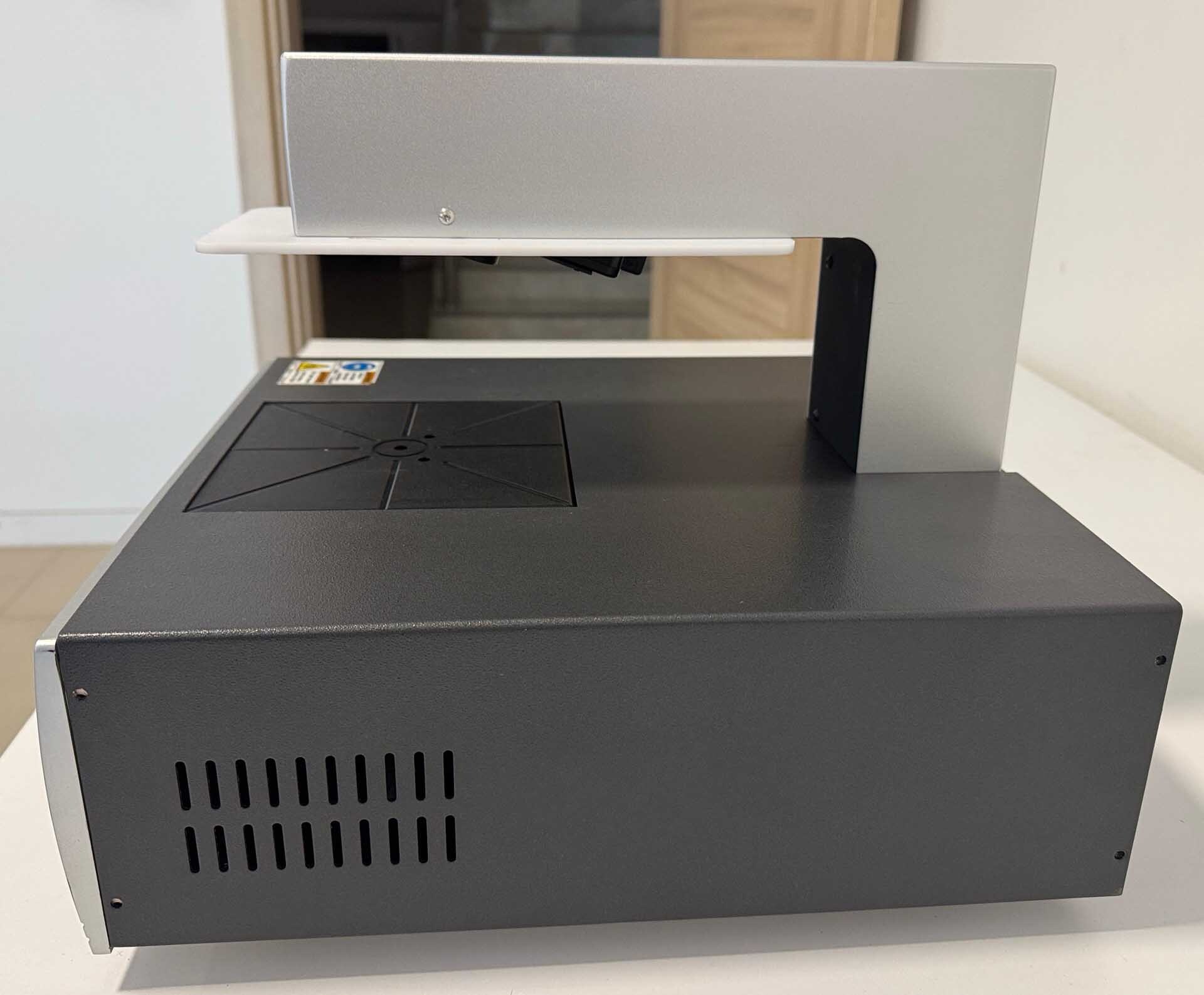

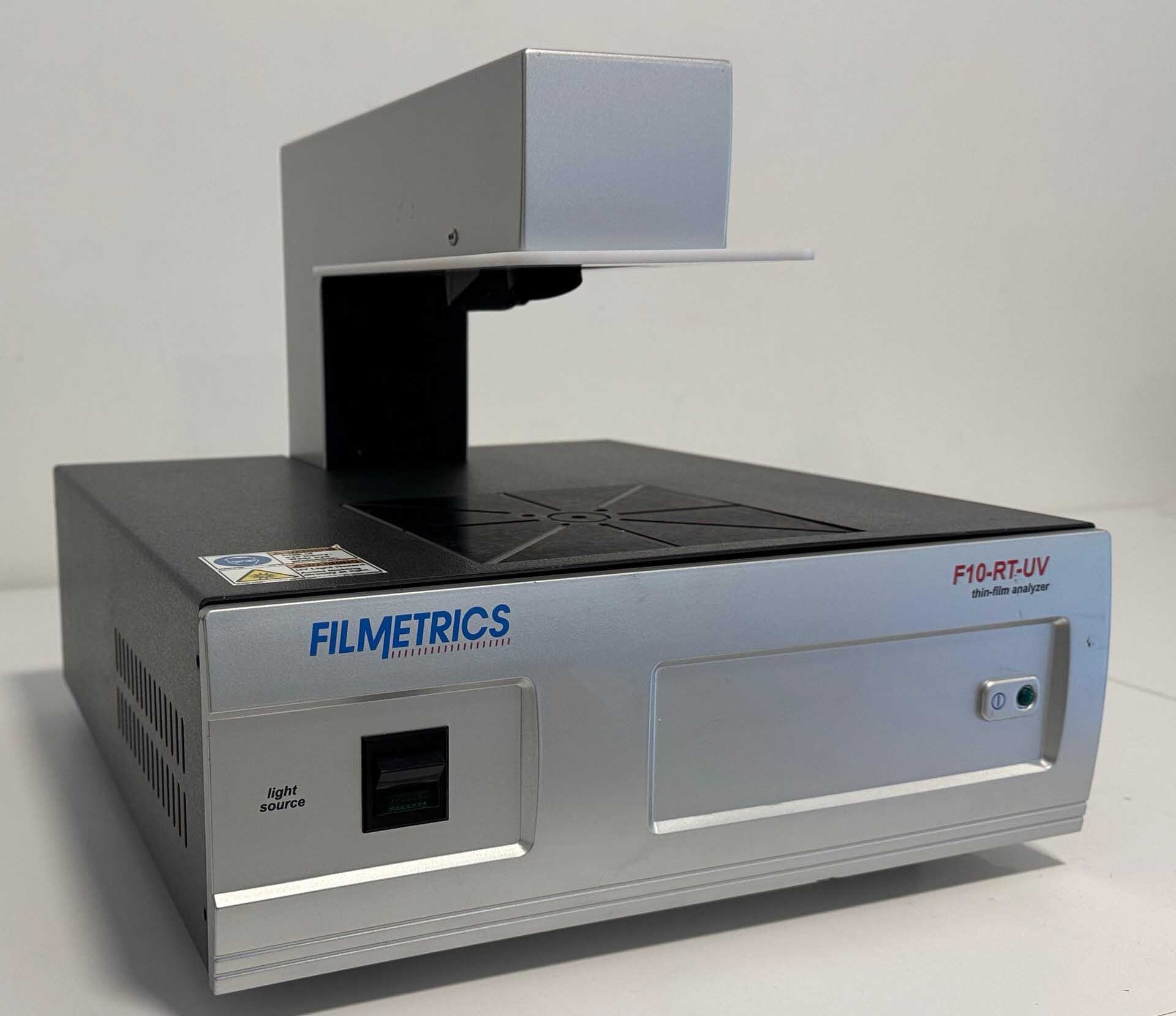

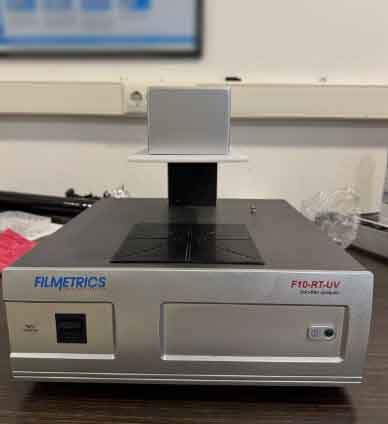

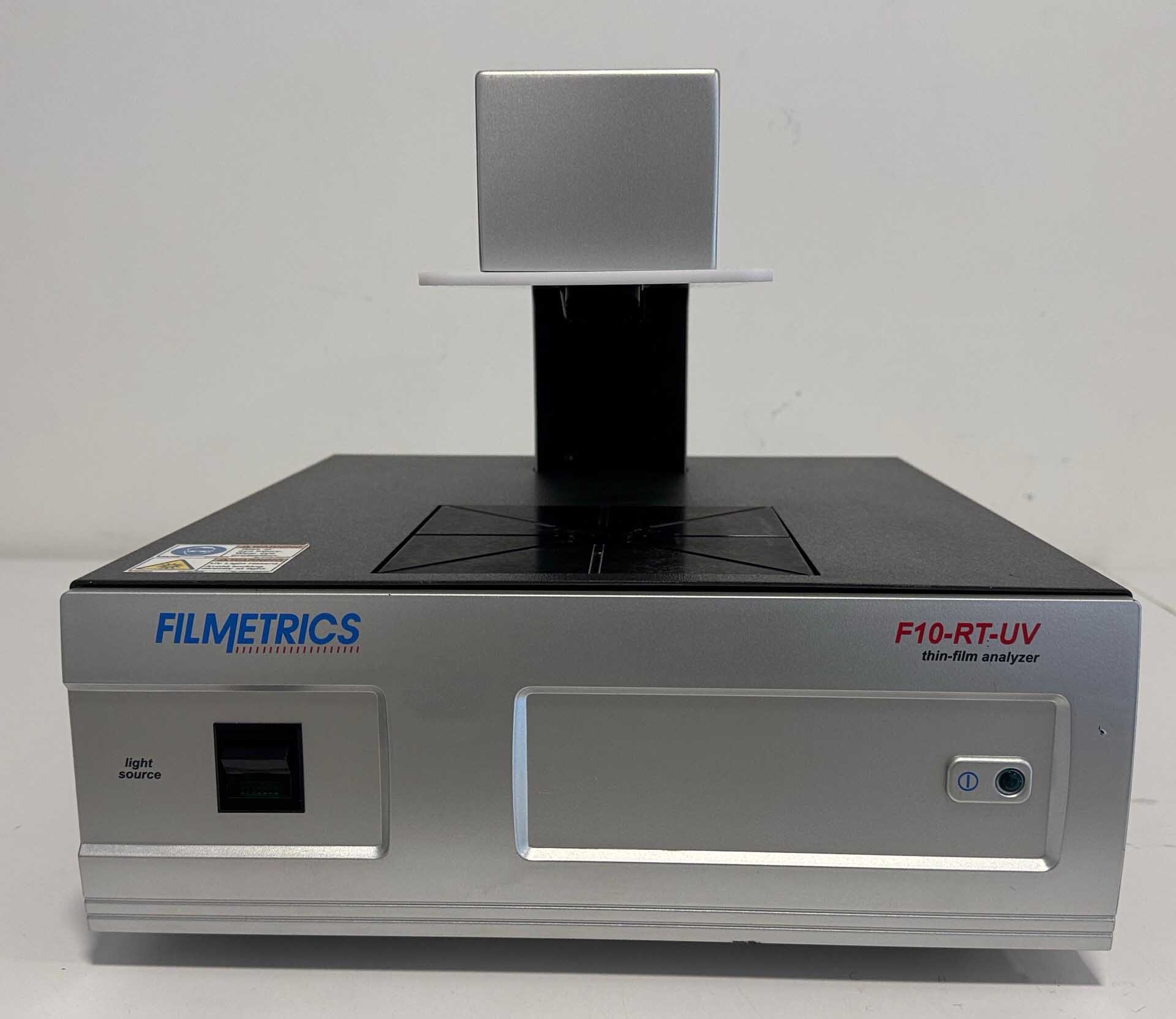

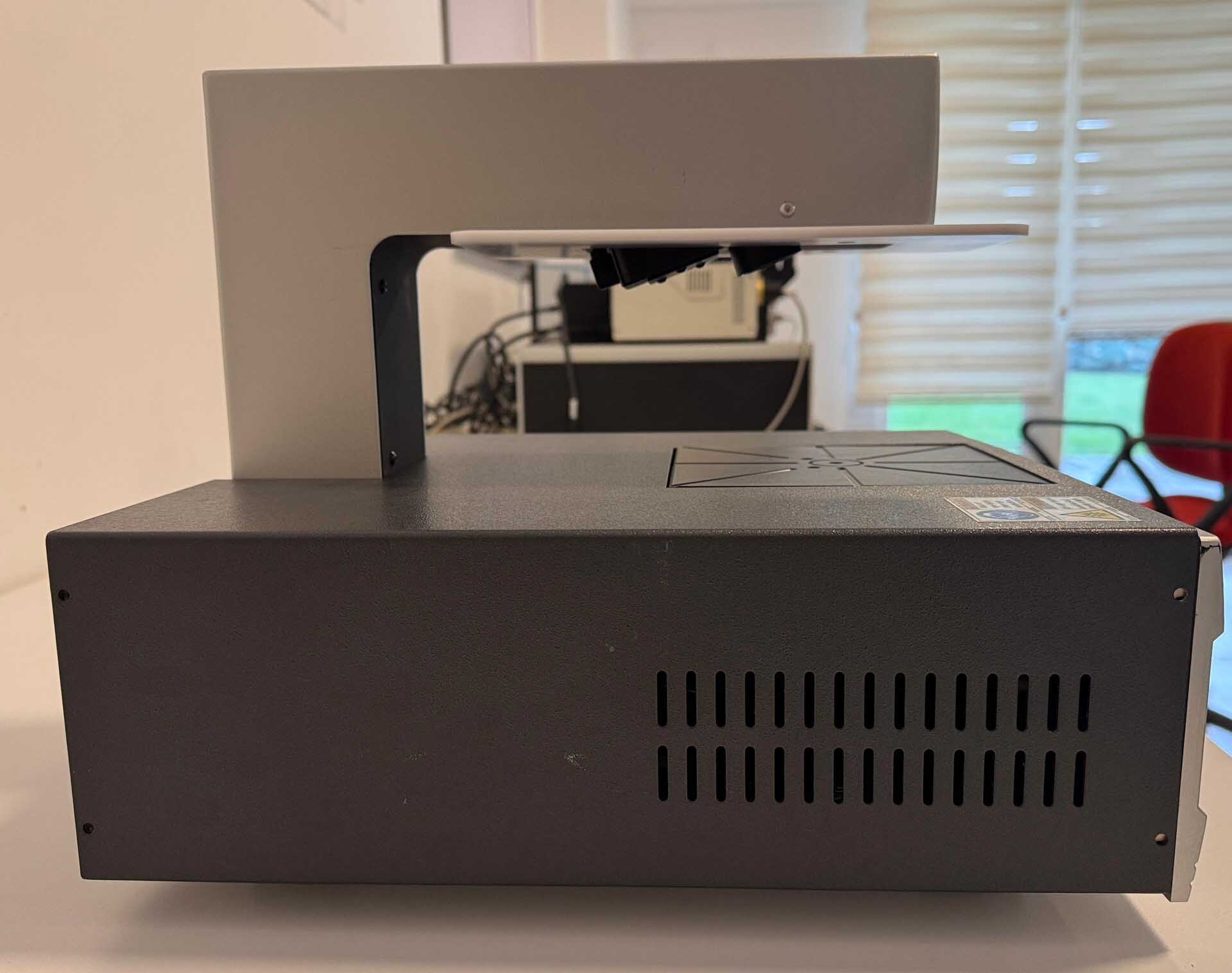

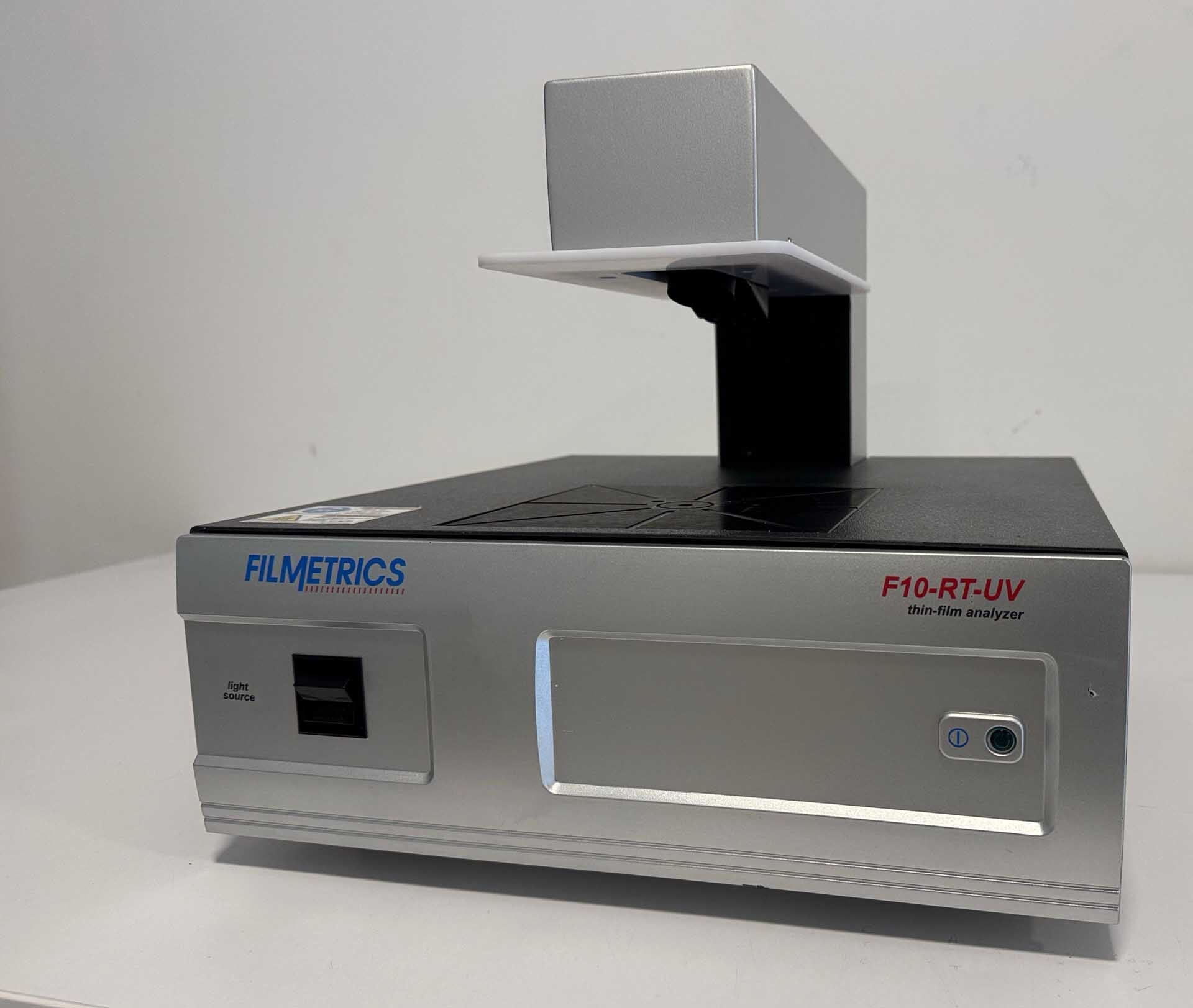

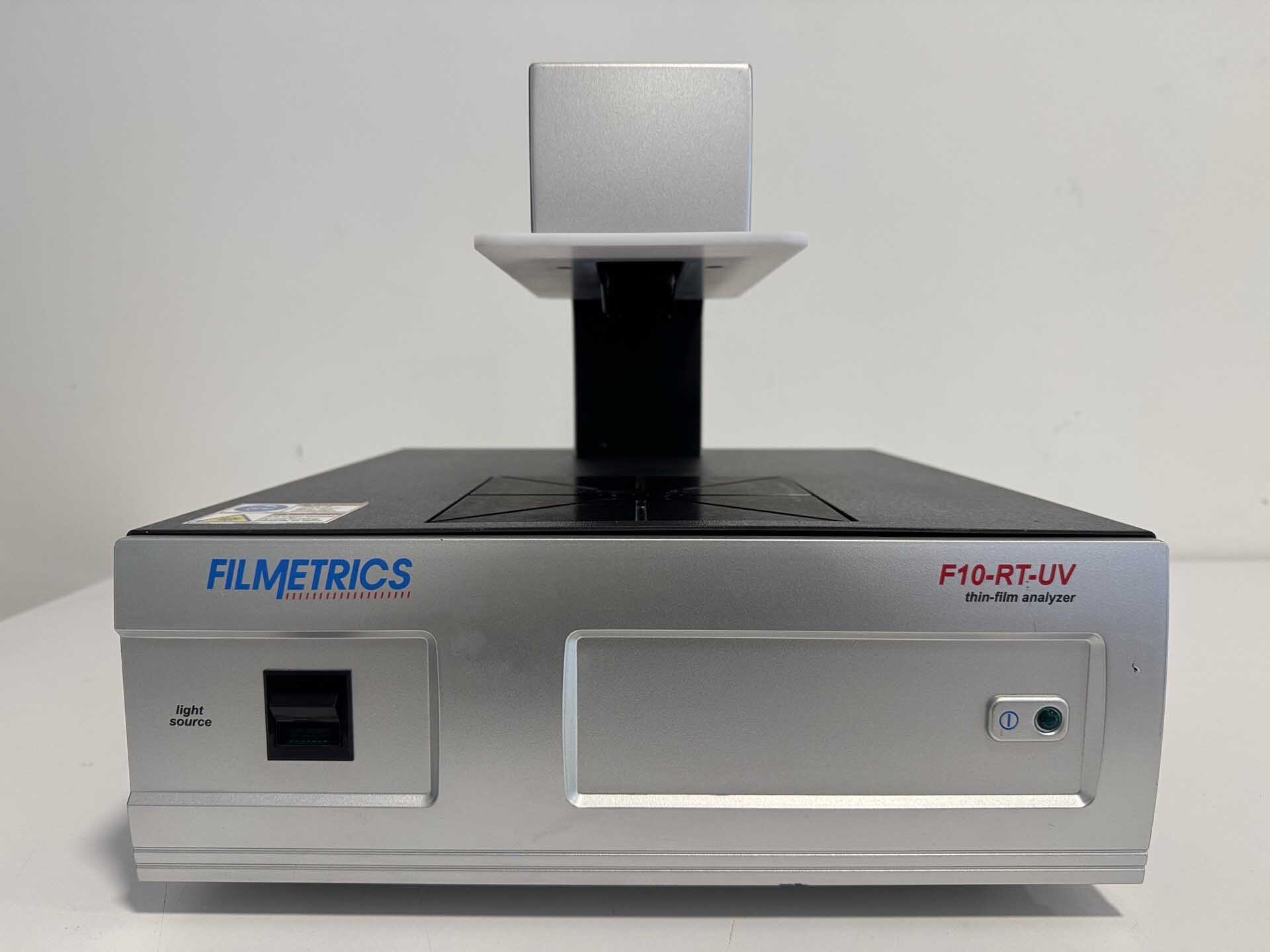

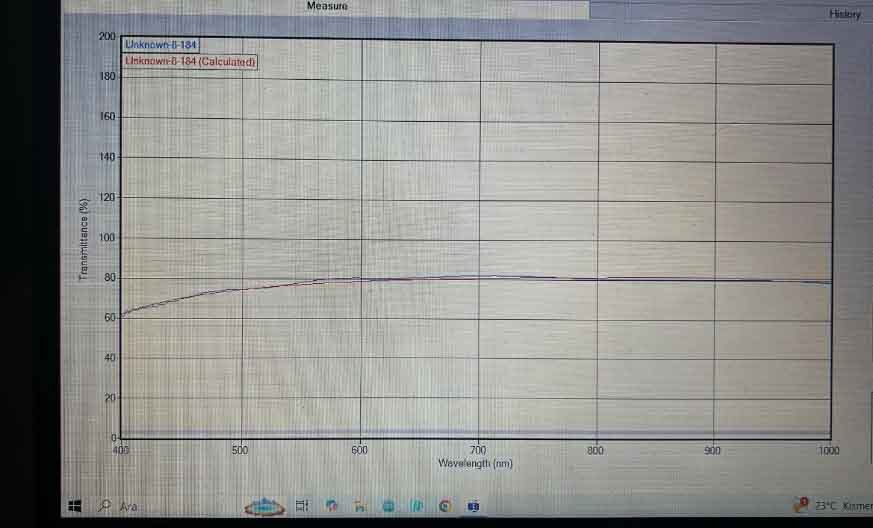

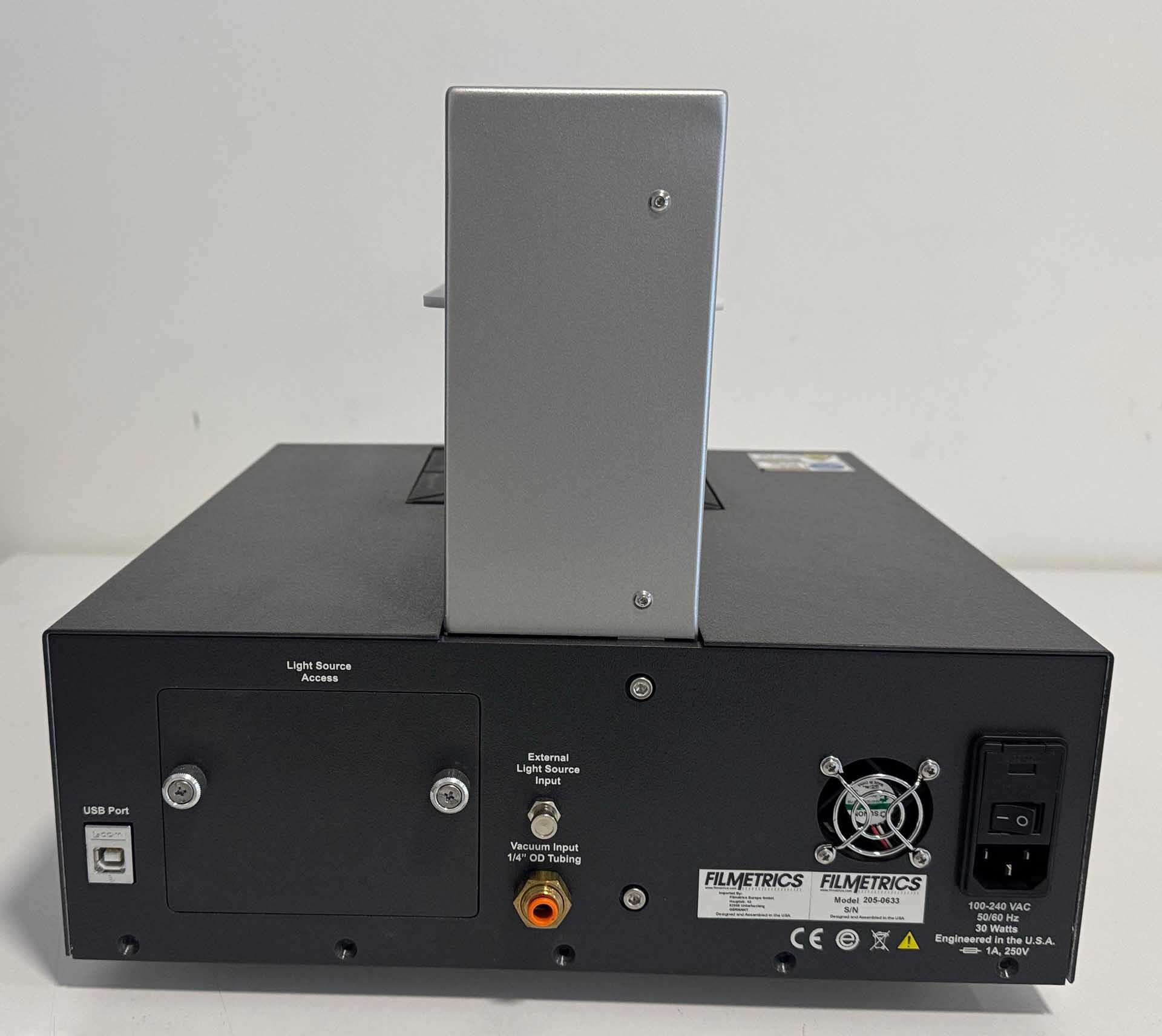

Thin film analyzer
Wavelength range: 190-1100 nm
Thickness measurement range: 1 nm-40 µm
Minimum thickness: 50 nm
Probe spot size: 6 mm
Interface: USB 1.0
Light source
Accuracy:
Precision: 0.02 nm
Stability: 0.05 nm

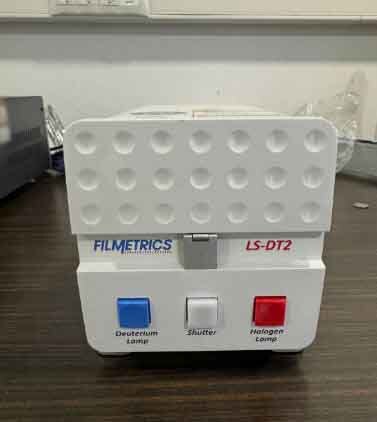

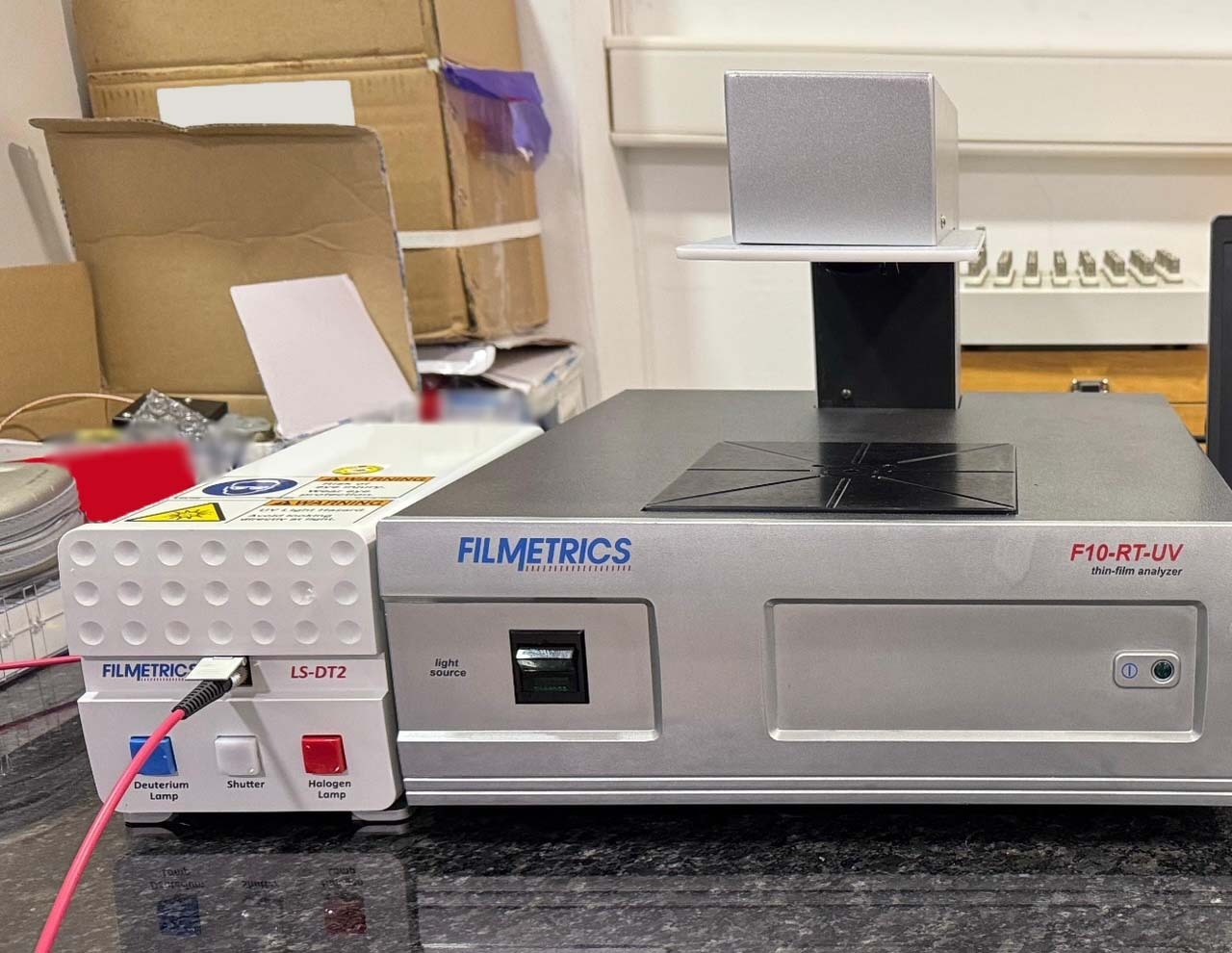

Halogen light
Spectrometer:
Wavelength accuracy: 0.5 nm
Wavelength reproducibility: 0.1 nm
Wavelength resolution: 2.5 nm
Noise: <0.0002 A
Stray light: <0.25% at 500 nm
Amplitude resolution: 14 Bit
Does not include PC
Operating system: Windows XP, 64 Bit
CE Marked
Power supply: 100-240 VAC, 20 W, 50/60 Hz.
FILMETRICS F10-RT-UV ist eine modernste Wafer-Prüf- und Messtechnik-Ausrüstung, die präzise und genaue Messungen für Halbleiterherstellungsprozesse bereitstellt. Dieses fortschrittliche System umfasst verschiedene innovative Technologien und Funktionen, die es zu einem wesentlichen Werkzeug für die Gewährleistung der Qualität und Konsistenz von Halbleiterscheiben machen. Eines der Hauptmerkmale von F10-RT-UV ist seine UV-Messfähigkeit. Die UV-Spektroskopie ist eine leistungsfähige Technik zur Charakterisierung dünner Filme auf Halbleiterscheiben, da sie detaillierte Informationen über Filmdicke, Zusammensetzung und optische Eigenschaften liefert. FILMETRICS F10-RT-UV ist mit einem Hochleistungs-UV-Spektrometer ausgestattet, das die UV-Absorption und Reflexion von dünnen Filmen mit hoher Empfindlichkeit und Auflösung genau messen kann. Neben der UV-Spektroskopie verfügt F10-RT-UV auch über Echtzeit-Überwachungsfunktionen. Diese Funktion ermöglicht es Benutzern, die Abscheide- und Ätzprozesse auf dem Wafer in Echtzeit zu verfolgen, eine sofortige Rückmeldung der Prozessparameter zu ermöglichen und sicherzustellen, dass die gewünschten Filmeigenschaften erreicht werden. Die Echtzeit-Überwachungsfähigkeit von FILMETRICS F10-RT-UV ist wesentlich für die Optimierung von Produktionsprozessen und die Minimierung von Fehlern in der Halbleiterfertigung. Ein weiterer wichtiger Aspekt der F10-RT-UV ist die Wafer-Mapping-Funktionalität. Diese Funktion ermöglicht es Benutzern, detaillierte Karten der Filmdicke und Gleichmäßigkeit über die gesamte Oberfläche des Wafers zu erstellen. Durch die Analyse dieser Karten können Benutzer Variationen und Defekte im Filmabscheidungsprozess identifizieren, sodass sie notwendige Anpassungen vornehmen können, um die Gesamtqualität der Wafer zu verbessern. FILMETRICS F10-RT-UV bietet auch automatisierte Datenanalyse und Reporting-Funktionen. Das Gerät kann große Mengen an Messdaten schnell und genau verarbeiten und den Anwendern detaillierte Berichte und Einblicke in die Qualität der Wafer bieten. Die automatisierte Datenanalyse von F10-RT-UV spart Zeit und reduziert das Risiko menschlicher Fehler und stellt sicher, dass Benutzer fundierte Entscheidungen auf der Grundlage zuverlässiger Daten treffen können. Darüber hinaus ist FILMETRICS F10-RT-UV mit benutzerfreundlicher Software und Schnittstelle konzipiert, was es den Betreibern erleichtert, Messungen zu konfigurieren, Daten zu analysieren und Berichte zu erstellen. Die intuitive Software-Oberfläche der Maschine ermöglicht es Benutzern, Messparameter anzupassen, Messabläufe einzurichten und Messergebnisse organisiert und benutzerfreundlich anzuzeigen. Insgesamt ist F10-RT-UV ein modernes Wafer-Test- und Metrologie-Tool, das erweiterte UV-Spektroskopie-Funktionen, Echtzeitüberwachung, Wafer-Mapping, automatisierte Datenanalyse und benutzerfreundliche Softwareschnittstelle bietet. Diese leistungsfähige Ressource ist für Halbleiterhersteller unerlässlich, die die Qualität und Konsistenz ihrer Wafer verbessern und ihre Produktionsprozesse optimieren möchten.
