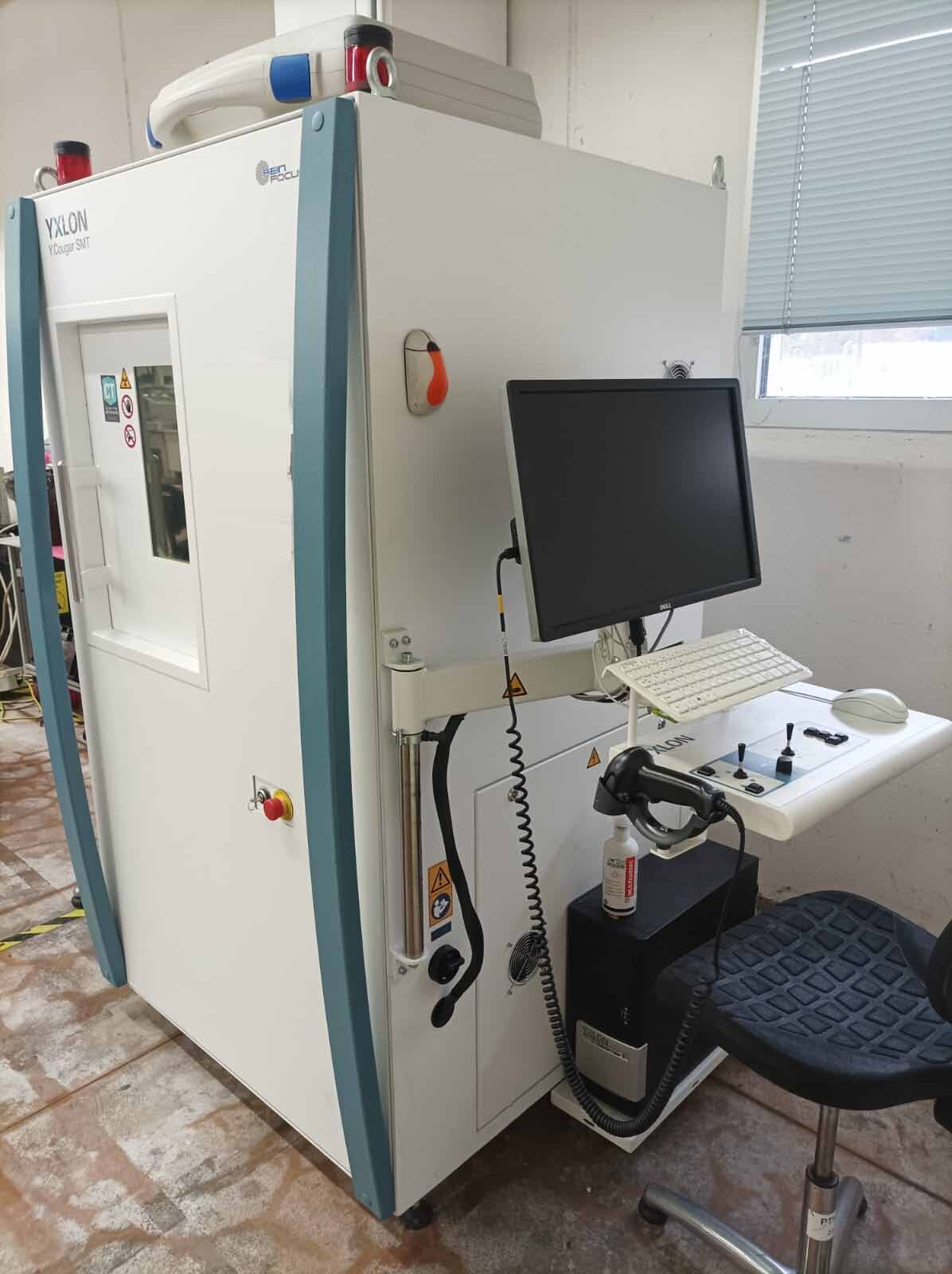

Gebraucht YXLON Y Cougar SMT #293770236 zu verkaufen
URL erfolgreich kopiert!
Tippen Sie auf Zoom
ID: 293770236
Weinlese: 2016
X-Ray inspection system
Multi-focus X-Ray tube
Y-Digital flat panel
High resolution with rotational sample tray
Frame and zoom module
Calculation module
BGA
Y-Laminographic micro 3D Slice
X-Ray tube:
Tube type: Open micro focus tube
Target material: Tungsten
Voltage range: 25-160 kV
Current range: 0.01-1.0 mA
Max tube power: 64 W
Max target power: 15 W
Detectability: <1 µm
X-Ray intensity control: TXI
X-Ray tube option:
Tube type: Open multi-focus tube (MFT)
Image chain:
Detector type: Panel 1308 Ultra high speed
Number of pixel: 1004 x 620
Pixel size: 127 µm
Max inspection area: 127 mm x 78 mm
Geometric magnification (Max): 2000x
Total magnification (Max): 17500x
Frame rate (Max): 30 FBS
Image chain: 16 bit
Manipulation:
Manipulation control: Mouse and joystick
Inspection area (Max): 310 mm x 310 mm (12"x12")
Sample size (Max): 440 mm x 550 mm (17" x 21")
Sample tray axes: X, Y
Tube and detector axes: Zt 200 mm and Zd 300 mm
Oblique viewing: ± 70° (140°)
Electrical data:
Power supply: 400 V / 3 N / PE / AC ± 10%, 50/60 Hz
Fuse protection: 3 x 16 A
Power consumption: P= 2.5 kVA max
Operating system: Windows 7
Running hours: 60
Power supply: 400 V, 3 Phase, 50/60 Hz
2016 vintage.
YXLON Y Cougar SMT ist ein modernes Röntgengerät zur Durchführung von bildgebenden Inspektionen von Baugruppen. Das System bietet eine Vielzahl von Inspektionsmöglichkeiten und eignet sich somit ideal für die Inspektion aller Arten von gelöteten Teilen auf Leiterplatten-Baugruppen (PCBAs) sowie komplexen Kunststoff-Spritzgießbaugruppen (PIMs). YXLON Y. COUGAR SMT bietet hochmoderne Röntgen-CT-Bildgebung, die Anwendern schnelle, genaue und wiederholbare Bilder von fertiggestellten Teilen und Baugruppen bietet. Mit der Verwendung von hochauflösenden Röntgendetektoren und leistungsstarken Röntgenquellen kann das Gerät detaillierte Bilder jedes Teils mit Lichtgeschwindigkeit genau erfassen. Dadurch können Lötgelenkfehler und andere potenzielle Probleme schnell erkannt werden. Darüber hinaus ist Y Cougar SMT hocheffizient und ermöglicht eine umfassende Überprüfung mehrerer Komponenten in einem Zyklus. Die hohen Durchsatz- und Automatisierungsfunktionen sorgen zudem dafür, dass schnelle und zuverlässige Produktionsergebnisse erzielt werden können. Die Maschine verfügt außerdem über ein einfach zu bedienendes Bedienfeld, das eine einfache Bedienung und eine hochpräzise Werkstückplatzierung ermöglicht. Diese benutzerfreundliche Touchscreen-Oberfläche ermöglicht das einfache Einrichten der Inspektion, die Anpassung des Workflows sowie die Unterstützung und Unterstützung an Bord. Y. COUGAR SMT wurde entwickelt, um völlig sicher für den Einsatz in einer Umgebung mit mehreren Röntgenquellen zu sein. Es verfügt über robuste Abschirmungs- und Sicherheitsprotokolle, um die Sicherheit des Benutzers zu gewährleisten und eine Überbelastung durch gefährliche Röntgenstrahlen zu verhindern. Darüber hinaus bietet das Tool Open-Source-Softwarelösungen, die eine einfache Integration in CAD/CAM-Systeme und andere MT-Maschinensteuerungssysteme ermöglichen. Dies macht es kompatibel mit einer breiten Palette von Inspektions- und Messsystemen, die eine effiziente Automatisierung des Röntgenbildgebungsprozesses ermöglichen. Insgesamt ist YXLON Y Cougar SMT ein leistungsfähiges, zuverlässiges und benutzerfreundliches Röntgengerät, das sich ideal für komplexe bildgebende Inspektionen und Produktionsprozesse eignet. Seine CT-Bildgebungsfunktionen, benutzerfreundliche Benutzerfreundlichkeit und integrierte Sicherheitsprotokolle sorgen dafür, dass es sicher und effizient in allen Arten von Lötanwendungen eingesetzt werden kann.
